一、系統概述與工作原理

開關柜光纖溫度監測系統是一種專門用于電力開關柜內部溫度實時監測的智能化系統。該系統利用光纖傳感技術,對開關柜內的母線接頭、觸頭、電纜接頭等關鍵發熱部位進行連續溫度監測,及時發現溫度異常,預防電氣火災和設備故障。

系統的核心工作原理基于光纖傳感技術。光纖傳感器安裝在開關柜內的重要測溫點,通過光信號傳輸溫度數據到監測主機。當溫度發生變化時,光纖內的光學特性隨之改變,監測設備通過分析這些變化計算出精確的溫度值。整個系統具有抗電磁干擾、絕緣性能好、本質安全等特點,特別適合高壓強電磁環境。

二、主流技術類型對比分析

2.1 熒光光纖溫度監測技術(推薦)

熒光光纖溫度監測系統采用稀土熒光材料作為溫度傳感元件。當激發光照射到熒光探頭時,熒光材料會發出特定波長的熒光,其衰減時間與溫度呈嚴格的函數關系。通過測量熒光衰減時間即可精確獲得溫度值。

2.1.1 核心技術優勢

• 測溫精度高:可達±1℃,重復性好,滿足精密測溫需求
• 響應速度快:通常在1-3秒內完成測量,實時性強
• 抗電磁干擾能力極強:完全不受開關柜內強電磁場影響
• 絕緣性能優異:探頭本身不帶電,本質安全,適用于高壓環境
• 長期穩定性好:傳感器不易老化漂移,維護成本低
• 多點測溫能力:一臺主機可連接數十個測溫點
• 安裝維護簡便:光纖柔軟易于布線,施工周期短

2.1.2 適用場景

熒光光纖技術特別適合10kV及以上高壓開關柜、GIS設備、變壓器、環網柜等高壓強電磁環境的溫度監測需求,是目前業界公認的最優解決方案。

2.2 技術對比表

對比項目	熒光光纖技術(推薦)	分布式光纖技術	光纖光柵(FBG)技術	紅外測溫技術	無線溫度傳感器
測溫精度	±1℃	±3-5℃	±2℃	±2-3℃(受發射率影響)	±1-2℃
響應時間	1-3秒	30-60秒	5-10秒	實時	5-15秒
抗電磁干擾	極強(完全免疫)	極強(完全免疫)	強	中等	弱
絕緣性能	優異	優異	優異	優異	一般
安裝難度	簡單	中等	中等	較難	簡單
測溫點數量	數十個/主機	連續分布式	10-20個/根光纖	受視線限制	靈活
長期穩定性	優秀(20年+)	良好	良好(可能退化)	需要維護	一般(電池壽命)
維護成本	低	低	中等	中高	高(定期換電池)
系統成本	中等	高	中高	中等	低-中等
空間分辨率	點式測溫	1米左右	點式測溫	取決于鏡頭	點式測溫
本質安全性	極高	極高	高	高	中等(電池風險)
適用電壓等級	全電壓等級	全電壓等級	全電壓等級	全電壓等級	35kV以下
開關柜應用	最優選擇	性能過剩	適用	受限	適用

2.3 其他測溫技術簡述

2.3.1 分布式光纖溫度監測技術

基于拉曼散射或布里淵散射原理,適合大型開關站、電纜隧道等長距離監測場景,但測溫精度較低,響應時間較長,單個開關柜應用性價比不高。

2.3.2 光纖光柵(FBG)溫度監測技術

通過光纖內刻寫的光柵結構實現測溫,可準分布式多點監測,但制作工藝復雜,成本較高,受應力影響較大,需要溫度應力解耦。

2.3.3 紅外測溫技術

非接觸式測量,但受發射率影響大,在開關柜狹小空間內布置困難,視線遮擋會導致無法測溫,無法實時連續監測所有關鍵點。

2.3.4 無線溫度傳感器技術

安裝靈活,但需要電池供電,維護工作量大,電池在高溫環境下存在安全隱患,無線信號易受金屬柜體屏蔽,抗電磁干擾能力較弱。

三、系統組成與安裝要點

3.1 系統硬件組成

完整的開關柜光纖溫度監測系統通常包含以下核心部分:

3.1.1 光纖溫度傳感器

安裝在母排接頭、觸頭、電纜接頭等關鍵測溫點,直接感知溫度變化。

3.1.2 光纖主纜

連接各傳感器與監測主機,傳輸光信號,具有良好的柔韌性和耐高溫性能。

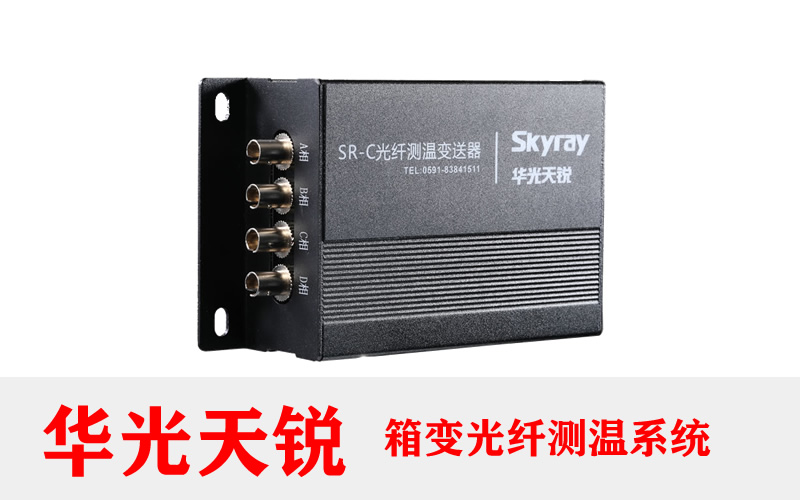

3.1.3 測溫主機

負責數據采集、處理和存儲,配備多通道接口,支持多點同時監測。

3.1.4 顯示終端

實時顯示溫度數據、歷史曲線和報警信息,提供友好的人機交互界面。

3.1.5 通信模塊

實現與上級監控系統的數據交互,支持多種標準通信協議。

3.2 安裝關鍵要點

3.2.1 傳感器安裝

傳感器應緊密貼附在被測部位表面,確保良好的熱接觸。使用耐高溫固定材料(如高溫膠帶、不銹鋼扎帶)進行可靠固定。

3.2.2 光纖布線

光纖布線應避免過度彎曲,彎曲半徑不小于30mm。穿過柜體時需使用絕緣套管保護,避免機械損傷。

3.2.3 主機安裝

測溫主機應安裝在通風良好、溫度適宜的位置,避免陽光直射和潮濕環境。

3.2.4 報警設置

系統應設置合理的溫度報警閾值,一般設定為溫升報警和絕對溫度報警兩級,確保及時預警。

四、應用價值與效益分析

4.1 安全效益

4.1.1 事故預防

系統能夠提前數小時甚至數天發現設備過熱隱患,避免因過熱導致的開關柜火災、爆炸等惡性事故,保障人員和設備安全。

4.1.2 風險降低

通過實時監測和預警,大幅降低電氣設備故障風險,提升供電系統整體安全水平。

4.2 經濟效益

4.2.1 維護成本降低

通過預防性維護替代事后搶修,大幅降低設備故障率和維修成本。

4.2.2 停電損失減少

避免非計劃停電造成的生產損失,特別是對連續生產企業意義重大。

4.2.3 設備壽命延長

及時發現并處理過熱問題,延長設備使用壽命,減少設備更換投資。

4.2.4 管理效率提升

系統可為設備健康狀態評估提供數據支撐,實現設備全生命周期管理。

4.3 典型應用場所

• 發電廠高壓配電系統
• 變電站主變和配電設備
• 工礦企業6kV-35kV配電系統
• 軌道交通牽引供電系統
• 數據中心UPS配電系統
• 石油化工配電設施
• 醫院、機場等重要場所供配電系統

五、選型與實施建議

5.1 系統選型要點

5.1.1 技術路線選擇

優先考慮熒光光纖技術,其綜合性能最優,特別適合開關柜應用場景。選擇經過長期實際應用驗證的成熟產品。

5.1.2 性能指標要求

• 測溫精度應滿足±1-2℃要求
• 響應速度不超過5秒
• 支持多級報警功能
• 具備完善的數據記錄和查詢功能
• 通信接口豐富,支持主流協議

5.1.3 供應商評估

選擇具有豐富行業經驗、技術實力強、售后服務完善的專業廠家,確保系統長期穩定運行。

5.2 實施關鍵步驟

5.2.1 方案設計

由專業廠家提供針對性的整體解決方案,包括測點布置、系統配置、通信組網等。

5.2.2 設備安裝

建議在計劃停電檢修時同步實施安裝工作,確保安全。新建項目可在設備安裝階段同步完成。

5.2.3 系統調試

完成設備安裝后進行全面調試,包括傳感器校驗、報警測試、通信聯調等。

5.2.4 人員培訓

對運維人員進行系統操作、日常維護、故障處理等方面的培訓。

5.2.5 運維管理

建立完善的運維制度,定期檢查系統運行狀態,及時處理報警信息,重視歷史數據的分析利用。

六、常見問題解答(FAQ)

6.1 系統壽命與可靠性

Q: 光纖溫度監測系統的使用壽命有多長?

A: 熒光光纖溫度傳感器本身采用無源設計,理論壽命可達20年以上。實際應用中,傳感器的使用壽命主要取決于安裝環境和維護狀況。在正常工作溫度范圍內(-40℃至125℃),傳感器性能穩定,不易老化。測溫主機等電子設備的設計壽命一般為10-15年。整體系統維護得當可長期穩定運行。

Q: 系統故障率高嗎?日常維護工作量大嗎?

A: 熒光光纖溫度監測系統屬于可靠性較高的監測設備。傳感器為無源器件,無需供電,故障率極低。光纖主纜只要安裝時避免過度彎曲和機械損傷,基本不會出現故障。測溫主機采用工業級設計,故障率也很低。

6.2 安裝與實施

Q: 系統安裝是否需要停電操作?

A: 這取決于具體的安裝方案。對于新建開關柜,可在設備安裝階段同步完成溫度監測系統的安裝,無需停電。對于運行中的開關柜進行改造,傳感器安裝在帶電體上時需要停電操作,以確保安全。光纖主纜布線和主機安裝通常可以在不停電情況下完成。建議在計劃停電檢修時同步實施安裝工作,既保證安全又提高效率。

6.3 系統容量與擴展

Q: 一臺測溫主機可以監測多少個測溫點?

A: 熒光光纖測溫主機的通道數因型號而異,常見的有4通道、8通道、16通道、32通道等配置。每個通道可連接1個溫度傳感器,因此一臺16通道主機可監測16個測溫點。對于大型開關站需要監測更多點位時,可采用多臺主機組網方式,通過通信總線連接到統一的監控平臺,實現集中監控管理。系統具有良好的擴展性。

6.4 系統集成

Q: 系統如何與現有的變電站綜合自動化系統集成?

A: 現代光纖溫度監測系統普遍配備標準通信接口,如RS485、以太網接口,支持Modbus RTU/TCP、IEC61850、DNP3.0等標準通信協議。通過這些接口和協議,系統可以方便地接入變電站綜合自動化系統、SCADA系統或電力監控系統。溫度數據、報警信息可實時上傳到上級系統,實現集中監控。部分高端產品還支持OPC、MQTT等工業物聯網協議,便于接入云平臺。

6.5 參數設置

Q: 溫度報警閾值應如何設置?

A: 報警閾值設置需要根據設備類型、負載情況和環境溫度綜合確定。一般建議采用兩級報警機制:

• 一級報警(預警):溫升超過正常值15-20℃或絕對溫度達到70-80℃
• 二級報警(嚴重):溫升超過30℃或絕對溫度達到90-100℃

對于不同的設備類型(如銅排、鋁排、電纜接頭),應根據其材料特性和載流能力設置差異化閾值。銅排的溫升限值通常可設置得稍高,而鋁排和電纜接頭應設置得更保守。實際應用中可根據歷史運行數據進行優化調整,避免誤報和漏報。

6.6 抗干擾性能

Q: 光纖在開關柜高電磁環境中會受到干擾嗎?

A: 光纖傳感技術的最大優勢之一就是完全不受電磁干擾影響。光纖是通過光信號傳輸信息,而不是電信號,因此開關柜內的強電磁場、高電壓、大電流、開關操作產生的瞬態過電壓等都不會對光纖測溫系統產生任何干擾。這正是光纖測溫技術在高壓電氣設備監測領域獲得廣泛應用的核心原因。相比之下,傳統的電類傳感器在此類環境中往往受到嚴重干擾,甚至無法正常工作。

6.7 投資回報

Q: 系統的投資回報周期大概多長?

A: 雖然初期投資包括設備采購和安裝成本,但考慮到避免重大事故、減少非計劃停電、降低維修成本等綜合效益,投資回報期通常在2-3年。對于負載重、供電可靠性要求高的關鍵場所,回報期會更短。

一次因過熱導致的開關柜事故,其直接損失(設備損壞、搶修費用)和間接損失(停電造成的生產損失、社會影響)往往遠超整套監測系統的投資。例如,一臺10kV開關柜的火災事故,設備損失可達數十萬元,停電造成的生產損失可能達到數百萬元。因此從全生命周期成本和風險管理角度看,安裝溫度監測系統具有顯著的經濟性。

6.8 特殊環境適應性

Q: 系統能否適應惡劣環境,如高溫、高濕、腐蝕性環境?

A: 熒光光纖傳感器本身具有優異的環境適應性。傳感器工作溫度范圍通常為-40℃至150℃,可在高溫環境下長期穩定工作。光纖材料具有良好的耐腐蝕性能,適合化工等腐蝕性環境。對于高濕度環境,光纖連接處需做好密封防護。測溫主機應安裝在相對適宜的環境中,如果環境條件惡劣,可選用工業級防護等級的主機(IP65或更高),或?qū)⒅鳈C安裝在控制室等環境較好的位置。

七、全球應用案例與專業服務

7.1 全球成功案例

我們的光纖溫度監測系統已在全球范圍內獲得廣泛應用,成功服務于數千個項目:

7.1.1 亞太地區

• 中國:國家電網、南方電網多個變電站項目,覆蓋110kV-500kV各電壓等級
• 新加坡:地鐵供電系統全線配置,保障城市軌道交通安全運行
• 澳大利亞:礦山配電系統、海上風電平臺等惡劣環境應用
• 日本:核電站輔助系統、數據中心關鍵供電設施

7.1.2 歐洲地區

• 德國:工業4.0智能工廠配電監測系統
• 英國:倫敦地鐵牽引供電系統改造項目
• 法國:高速鐵路供電系統溫度監測
• 荷蘭:海上風電并網變電站應用

7.1.3 美洲地區

• 美國:數據中心、醫院、機場等關鍵基礎設施
• 加拿大:寒冷地區變電站低溫監測應用
• 巴西:水電站、輸配電系統大規模部署

7.1.4 中東與非洲地區

• 阿聯酋:迪拜超高層建筑配電系統
• 沙特阿拉伯:石油化工園區配電監測
• 南非:礦業配電系統可靠性提升項目

7.2 行業領先優勢

7.2.1 技術實力

擁有10年以上光纖傳感技術研發經驗,掌握核心專利技術,產品性能達到領先水平。

7.2.2 質量保證

通過ISO9001、ISO14001等國際質量體系認證,產品獲得CE等多國認證。

7.2.3 專業團隊

擁有資深的技術研發團隊、經驗豐富的工程實施團隊和快速響應的售后服務團隊。

7.2.4 定制服務

可根據客戶特殊需求提供定制化解決方案,滿足各種復雜應用場景。

7.3 完整服務體系

我們提供從方案設計、設備供貨、安裝調試到售后維護的全生命周期服務:

• 前期咨詢:免費提供技術咨詢和現場勘察服務
• 方案設計:根據實際需求定制最優解決方案
• 設備供貨:提供高品質產品,確保貨期
• 人員培訓:提供系統操作和維護培訓
• 售后服務:提供終身技術支持,響應及時
